射水抽气器
                                           —————节能高效射水抽气器

一、射水抽气器用途及优点

  射水抽气器用于火力发电厂汽轮组抽吸凝汽器真空和其它需要抽真空的专用设备。 新型射水抽气器优点为:
  1、抽吸能力强,安全裕量大,电机耗功低。
  2、寿命长,抽吸内效率不受运行时间影响,检修间隔期长。
  3、启动性好,无需另配辅抽。对工作水所含杂质的质量浓度及体积浓度要求低。
  4、该射水抽汽器喉管出口设置余速抽气器,可同时供汽机抽吸轴封加热器之不凝结气体。
  5、因无气相偏流,所以射水抽气器运行中震动磨损极小。

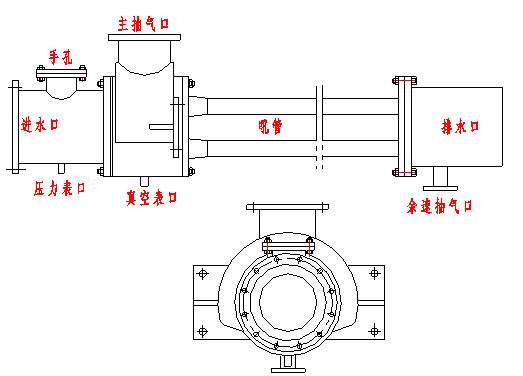

二、射水抽气器结构原理

   新一代射水抽气器结构原理打破了传统的水、气垂直交错流动的设计模式,大家知道气相运动所需能量全来自水束,那么要让水质点裹胁更多的气体来提高凝汽器真空,保证安全运行就必须:
   1、在吸入室中选取水的最佳流速及单股水束的最佳截面,以期水束能实现最佳分散度,同时分散后的水质点又具最佳动量,以最小的水量裹胁最多的气体,这是达到低耗高效的起码条件。
   2、吸入室内水质点与空气的接触达到最均匀。且使水束所裹胁的气体能全部压入喉管。
   3、制止初始段的气相返流偏流,以免造成冲击四壁而发生震动磨损。这一点单靠加长喉管是难以实现的。这是吸入室几何结构,喉口形状,喉径喷咀面积比,喉长喉咀径比,进水参数(水量水压)等实现的。
   4、喉管的结构分气体压入段,旋涡强化段及增压段三部份。能实现两相流的均匀混合,降低气阻,消除气相偏流,增加两相质点能量交换,又能利用余速使排出的能量损失达到最少。
   上述结构原理是传统的设计方法生产的射水抽气器所难以实现的,这也是此前抽气器效率难以提高的主要原因。根据等截面喉管末端仍具有较高流速及整个喉管之间互不干涉原理,我厂射水抽气器实现了喉管下段及出口的分段抽气所提供的后置式余速抽气器,供汽机分场抽吸轴封加热器,冷风器水室等处不凝结气体。

三、射水抽气器选购
  1、用户为新建电厂还是改造旧抽。
  2、是否配水泵电机及水箱。
  3、如改造旧抽则提供原水(汽)抽的结构图和参数(抽气量、抽气压力、真空严密性、耗汽量),原水泵和电机的型号和参数、原水抽的安装图和管道的布置图(主要是安装高度)。
  4、需要的水箱容积是多少。

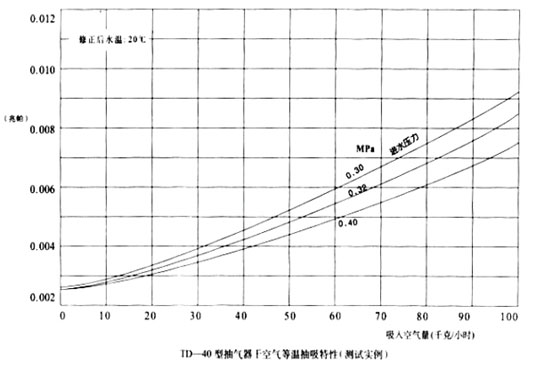

射水抽气器抽吸干空气特性

四、射水抽气器安装
  由于大中小型机组各有一定的特点,为了简化系统并降低空气母管的高度,一般12MW以上机组 射水抽汽器须备用一台水泵,射水抽汽器有两种供水方式:

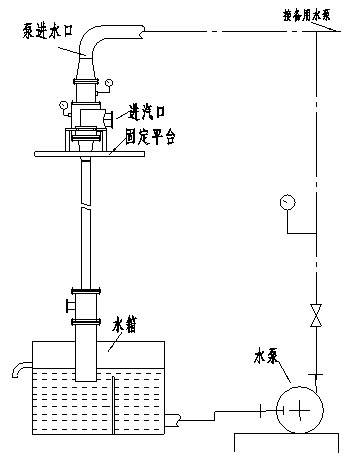

   1:射水抽汽器闭式循环
   将射水抽气器置于射水箱之上,以射水泵-----抽气器-----水箱循环供水。这是一种快装常规布置方式。
   2:射水抽汽器开式循环
   射水泵进水来自循环水进水管,而排水管则接到凝汽器出水管。其优点是:
   a:夏季可降低水温4—8度,并可提高真空汞柱。
   b:余速抽气器投用后不影响水温
   c:在提高进水压力的同时又避免了因排出气体的过压缩而引起的功率损耗。其缺点是浪费水源。

五、射水抽气器安装注意事项:

1、射水抽气器空气进管口径一般与空气出口管径相同,长度尽量短,以降低阻力,尽量不采用法兰连接,以减少空气漏入量,并采用大半径弯头。
2、射水抽气器安装高度应避免过高。
3、当安装两台射水抽气器时,为避免水箱水经备用射水抽气器逆止阀返回凝汽器,其空气连通管高度应大于13米。
