                    强排污旋转反冲洗二次滤网使用

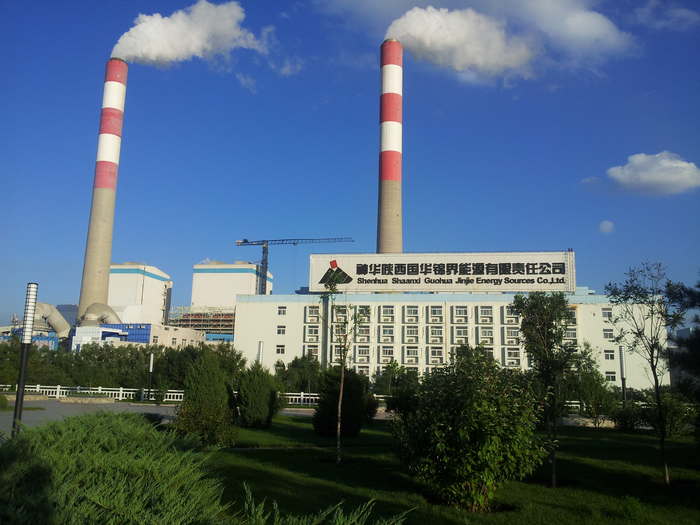

陕西国华锦界能源有限责任公司循环水管道增加自动强排污旋转反冲洗二次滤网的技术方案

现在设备现状:

    贵公司1、2、3、4井机组循环水糸统管道上未设计二次滤网,因为冷却水中含有泥沙及其它杂物,使用时间太久,给冷却水系统清洁带来很大不便。
一、二次滤网可行分析
    强排污旋转反冲洗二次滤网是净化水中污物、保持凝汽器水室经常处于清洁状态,保证胶球清洗正常投运,是提高胶球回收率不可缺少的设备。我国水环境污染较为严重,江河、湖泊等水质污染尤为突出。目前我国循环水系统大多为开式循环,很多设计院在设计时根本就没有考虑到这一问题,即使设计加装二次滤网,普遍使用的固定式二次滤网,已经显示出它的不足之处。我公司是生产环保节能型电力辅机设备定点单位,我公司近几年来不断征求广大用户意见,对二次滤网进行反复试制,不断进行改进,成功研制新产品强排污旋转反冲洗二次滤网,强排污旋转反冲洗二次滤网主要针对国内塑料簿膜污染严重,强排污旋转反冲洗二次滤网排污系统中增加强排污反冲洗装置,克服了塑料簿膜清洗难的问题,使二次滤网结构性能更加完善,并广泛应用于6MW至1000MW火力发电机组冷却水循环系统中,受到新老客户的好评。
二、强排污旋转反冲洗二次滤网结构和工作原理:
1、自动强排污旋转反冲洗二次滤网结构:
   主要由:①壳体、②电动旋转机构、③旋转不锈钢网芯,④差压变送器,⑤电动排污阀、⑥压力表、⑦PLC控制柜(留有DCS接口)等组合件组成。PLC控制强排污旋转反冲洗二次滤网自动排污系统,控制系统分三种控制:可以实现现场手动操作、时间定时排污控制、差压自动化控制。例如:自动强排污旋反冲洗二次滤网排污时间控制的设置,主要考虑冷却塔填料老化脱落,或洪峰季节水源污染严重,水中含塑料薄膜及各种杂草等附作物多,主要考虑强排污旋转反冲洗二次滤网安全运行的可靠性,设计时增加了时间排污定时控制系统。我国现在水源污染严重,水中含塑料薄膜及各种杂草等附作物多,粘附力较强,我公司专门研发加装自动强排污反冲洗排污装置,解决了这一难题。自动强排污反冲洗二次滤网实现自动情况下,在二次滤网进水口上装有差压变送器,当水压超过设计质时,差压变送器将信号送给PLC模块,PLC指令启动旋转网芯的电动执行机构,同时打开电动排污阀排污。当差压值恢复至设计值时,PLC指令停止旋转网网芯电动执行机构,随后关闭电动排污阀,为单元化排污。为了对二次滤网实现安全保护,增设时间排污自动控制系统 ,设置排污时间为0∽99小时排污一次,当进入设计时间99小时点时,PLC指令启动旋转网芯电动执行机构,同时打开电动排污阀门排污,设计自动排污时间为3∽5分钟,当时间完成定时控制排污时 ,PLC指令停止旋转网芯电动执行机构,同时指令关闭电动排污阀,时间排污可按此排污程序依次运行。
五、规格型号(参见附表)
规格型号 通径DN 壳体直径 二次滤网高度H 排污管径(mm) 附注说明
XEW—500 500mm 812mm 1400mm ф108×4 ①网孔直径2-20mm,水阻≤350mmH2O柱。
② 安装位置根据用户要求。
③ 结构外型尺寸保证通流量前提下,按用户要求设计。
④ 网芯转动速度按用户要求设计。一般控制在8转/分钟以下。
XEW—600 600mm 912mm 1450mm
XEW—700 700mm 1012mm 1550mm ф125×6
XEW—800 800mm 1112mm 1600mm
XEW—900 900mm 1212mm 1750mm
XEW—1000 1000mm 1312mm 1800mm ф219×6
XEW—1200 1200mm 1516mm 1900mm
XEW—1400 1400mm 1716mm 2000mm
XEW—1600 1600mm 2020mm 2800mm ф273×8
XEW—1800 1800mm 2424mm 3400mm
XEW—2000 2000mm 2524mm 3700mm
XEW—2200 2200mm 2724mm 4300mm
六、二次滤网的安装
1、安装措施:
  (1) 我公司派技术人员到贵公司现场调研,贵公司循环水进岀水管相近排列,贵公司要求在加装二次滤网的同时要考虑加旁路,但现场空间满足条件,二次滤网加装在进水管道弯头顺水平管道上,可利用长度符合条件,按二次滤网的通流面积比计算,现场空间条件加装二次滤网和旁路条件符合。详细加装结构见附图(1)。
2、安装工期:
   待停机以后,进行设备安装,切除确定位置的循环水管道,按宏庆公司的二次滤网尺寸进行现场管道修剪,将宏庆公司二次滤网进、出反向法兰与循环水进、出水管道对接焊好,把二次滤网装在其中间,上好垫片装好紧固螺丝。再把电动排污阀与强排污反冲洗排污槽出口法兰对接,将排污管道连接至地沟,另外按附图(1)所示连接安装旁路道及旁路阀门,一台二次滤网改造时间大约在五个工作日。
(3)施工方法有两种
  ①由贵公司负责安装,宏庆公司派技术人员现场指导安装,食宿贵公司负责。
  ②宏庆公司负责安装,改造所用相关辅材及工具(气割、电焊机)由贵公司负责, 安装费用另行计算。
3、供货范围:相关明细见附表。

电动强排污反冲洗二次滤网明细表
序号     产品名称             附注说明
1 电动旋转滤网型号 XEW700-3/0.6
2 排污管口径(mm) DN150
4 进、出口通径(mm) DN700
5 滤网孔径(mm)         3
6 滤网厚度(mm)         2
7 滤网材质         304
8 通流比                 1:2.7
9 减速机型号         BWY3322-187-0.55KW
10 减速机功率/电压         0.55KW/380V
11 减速机电机绝缘等级 B级
12 减速机电机防护等级 IP44
15 反冲洗用水量         3%额定水量
16 电动排污阀型号         LQ30-1/200
17   差压开         DPS100A
18 排空阀通径及型号 D941X-10DN20
19 放尽阀通径及型号 Q41F-16  DN50
20 防振压力表数量         1只
21 滤网壳体材质         Q235-B
22 PLC电控箱         500×400×20
