电厂旋转式二次滤网- -过滤器过滤精度选型表（DL/T581‑95 电力行业常用）


说明：二次滤网用于凝汽器循环水，拦截水草、贝壳、塑料、碎屑；不做细泥沙精滤；主流滤网型式：冲孔板（绝大多数项目）、定制楔形网；单位换算：1 mm=1000 μm

公称孔径 (mm) 过滤精度 (μm) 滤网型式 主要拦截杂质 电厂适用工况 运行特点、风险提示

0.5 500 冲孔板 / 楔形网 细贝壳碎片、短水草、粗砂 极少选用；闭式冷却水、小机组循环水定制 精度偏高，循环水含水草极易挂丝堵塞，压差上升快，开式江河循环水一般不推荐

0.8 800 冲孔板 / 楔形网 贝壳碎块、水草段、塑料碎屑 水质较清的开式循环水、滨海电厂海水工况 纳污一般，汛期杂质多会频繁反洗；海水优先 316L

1.0 1000 冲孔板（标准） 贝壳、水草、树枝碎料、塑料杂物 �国内火电机组最通用选型，江河 / 海水循环水通用 平衡拦截能力与水阻；通流面积达标时压差稳定，适配胶球清洗系统

1.5 1500 加厚冲孔板 大块水草、螺壳、漂浮杂物 江河汛期杂质多、进水杂草量大现场 拦截大杂物，细泥沙可以透过；水阻低，反洗周期长

2.0 2000 加厚冲孔板 水草团、螺壳、塑料、树枝 水质差、多泥沙杂草的地表水取水项目 粗过滤；细小贝壳碎片会穿透；保护凝汽器管板大通道

3.0 3000 大孔冲孔板 树枝、大团水草、漂浮垃圾 老机组、取水口杂物极多，前置粗滤 仅拦截大块物体，细小贝壳碎片可穿透；保护凝汽器管板，不保护换热小管

4.0 4000 大孔冲孔板 大漂浮物、树枝、塑料 早期老电厂二次滤网常用 只做粗拦，细小杂质全部穿透；新建项目极少选用

5‑6 5000‑6000 厚板冲孔 大型漂浮杂物 大机组海水项目定制 胶球容易穿过网孔，不能配合胶球清洗装置使用

滤网型式性能对比（二次滤网专用）

表格

滤网类型 可做孔径区间 反冲洗效果 开孔率 适合二次滤网工况 短板

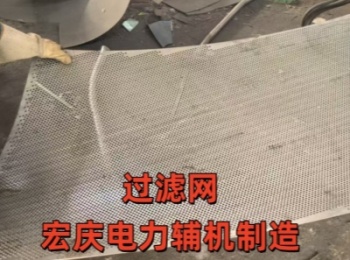

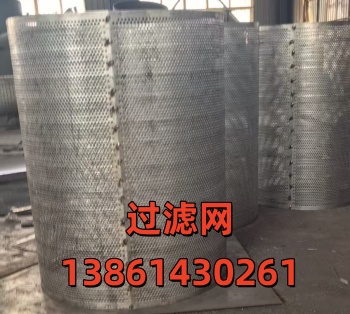

不锈钢冲孔板（主流） 0.5‑6 mm ⭐⭐⭐⭐ 中等 绝大多数凝汽器二次滤网，江河、海水 圆孔容易勾挂丝状水草；板厚要≥2mm，海水必须 316L

楔形 V 型绕丝滤网（定制） 0.5‑3 mm ⭐⭐⭐⭐⭐ 高 水质清、希望减少挂丝的海水机组 价格高；大于 3mm 大孔径不经济；大团水草仍会挂在表面

不锈钢编织网 0.5‑2 mm ⭐⭐⭐ 偏低 二次滤网不推荐 纤维水草极易缠绕卡死，反洗冲不干净，电厂很少采用

关键选型技术要点<br />常规新建机组，配合胶球清洗：优先选用 1.0 mm（1000μm）冲孔板滤网，材质海水 / 氯离子环境强制 316L，淡水可用 304。<br />汛期水草、杂物特别多，选 1.5‑2.0 mm；不建议选小于 0.8 mm，会造成压差高、反洗频繁。<br />通流面积：滤网总通流面积≥管道截面积3‑4 倍；精度越小，通流面积倍数应放大。<br />压差设定：正常运行初始压差≤0.03MPa；反冲洗启动压差 0.04‑0.07MPa。<br />孔径＞3mm 的滤网：不能用于胶球系统，胶球会直接穿过网孔流失。<br />丝状水草多工况：尽量选圆孔倒角冲孔板或楔形网，减少挂丝缠绕。<br />

禁止踩坑提醒

二次滤网≠反冲洗滤水器；二次滤网定位是拦截大杂物保护凝汽器管板，不能指望过滤细泥沙。

不要盲目选小精度，精度过小会造成滤网堵塞，影响机组循环水流量
