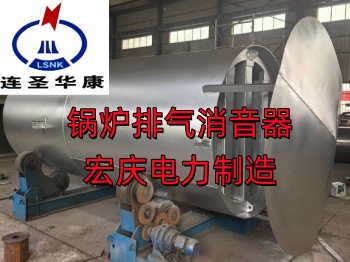

锅炉点火排汽消声器（TB型）
为抑制高压汽流排放噪声，当前世界上已具有多种形式的消声器，其原理大多采用多级节流降压，由于其结构复杂、重量大、难以解体检修，因而限制了其应用范围。 本新型结构的消声器克服了上述缺点。为此我公司连云港宏庆电力辅机生产了实用新型蒸汽消声器系列产品，主要使用于发电、化工、冶金、纺织等工业部门中的锅炉、汽轮机等热力设备蒸汽排放的有效消声降音。
本消声器系综合了最合理的消声原理所设计。高压蒸汽在消声器内经一次控流后进入降压体经大容积扩压后，从而形成低压蒸汽后喷出，在此过程中，汽流内能部分转化成某种频率的声能，其噪声虽然功率大为削弱，但往往会因排汽偏离设计值等诸多原因，使噪声仍然高于标准值。为此，在降压体外设计了一只双层结构的阻声罩，它系根据降压体所发出的剩余噪声的频谱特性所设计，用以有效的吸收剩余噪声。当用户按要求安装后，总消声量可达36～42分贝。
|
型 号
|
类 别
|
外 型 尺 寸
|
底 座 螺 孔
|
接 管 规 格
|
配套
汽轮机型号
|
|
总 长
|
外壳高度
|
壳体外径
|
孔 距
|
孔 径
|
孔 数
|
|
L
|
L1
|
D
|
b
|
d1
|
n
|
do×δ
|
|
TB-39-35/15(过)
|
中压
|
1556
|
1356
|
460
|
322
|
20
|
4
|
57×3.5
|
N6
|
|
TB-39-65/25（过）
|
1848
|
1648
|
560
|
392
|
20
|
4
|
76×4
|
N12
|
|
TB-39-100/35(过)
|
1818
|
1618
|
675
|
472
|
20
|
4
|
108×4.5
|
N20
|
|
TB-39-130/40(过)
|
1890
|
1690
|
675
|
472
|
20
|
4
|
108×4.5
|
N25
|
|
TB-54-35/10(过)
|
次高压
|
1296
|
1096
|
460
|
322
|
20
|
4
|
57×3.5
|
N6
|
|
TB-54-75/25(过)
|
1564
|
1364
|
560
|
392
|
20
|
4
|
76×5
|
N12
|
|
TB-100-130/40(过)
|
1854
|
1654
|
675
|
472
|
20
|
4
|
108×4.5
|
N25
|
|
TB-100-130/65(过)
|
高压
|
2142
|
1942
|
675
|
472
|
23
|
4
|
108×4.5
|
N25
|
|
TB-100-220/60(过)
|
2142
|
1942
|
675
|
472
|
23
|
4
|
133×10
|
N50
|
|
TB-100-220/85(过)
|
2466
|
2266
|
675
|
472
|
23
|
4
|
133×10
|
N50
|
|
TB-100-410/100(过)
|
2646
|
2446
|
675
|
472
|
23
|
4
|
159×10
|
N100
|
|
TB-140-420/100 670/100(过)
|
超高压
|
2358
|
2158
|
675
|
472
|
23
|
4
|
133×16
|
N125 N200
|
|
TB-140-670/200(过)
|
2854
|
2654
|
805
|
565
|
27
|
4
|
233×16
|
N200
|
|
TB-170-1000/200（过）
|
亚临界
|
3100
|
2900
|
805
|
565
|
27
|
4
|
133×18
|
N300
|
|
TB-28/510-610/40(过)
|
再热器出口
|
1854
|
1654
|
675
|
472
|
20
|
4
|
133×10
|
N200
|
|
TB-39-555-1000/100（过）
|
2646
|
2446
|
675
|
472
|
27
|
4
|
168×8
|
N300
|
锅炉消声器是将高温高压蒸汽及低压蒸汽在消音器内经一次扩容降压后，进入二次降压体，经大容积扩容降压形成低压或超低压蒸汽喷出后，再经降压体外的一只组合型多材料复合结构的阻声吸音罩再次消声降音后排向大气中。该型式工业消声降噪设备具有安全系数高、消声值大、设备外形尺寸小、重量轻及安装方便等优点。
消声设备选型指南
1、本厂生产的蒸汽消声器分下列三大类型
1）TB型消声器：用于高、中压锅炉点火排汽消声，由表1选型。
2）TA型消声器：用于高、中压蒸汽安全门排放消声，由表2、3选型。
3）TD型低压通孔消声器：用于各种0.16Mpa以下的锅炉、除氧器、背压式汽轮机及其余电站辅机装置的蒸汽排汽消声，由表4、5选型。
凡表中未列入的，用户可提供设备的蒸汽参数、排放量及管道接口尺寸等资料，由我公司代为选型。
