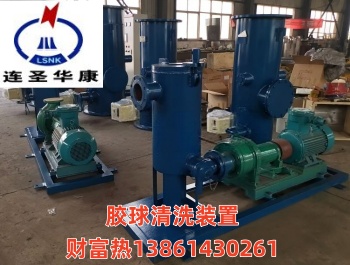

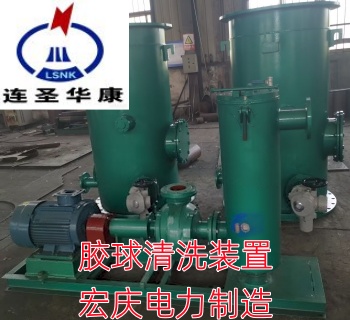

 整套为闭环循环清洗成套设备，主要由二次滤网、收球网、装球室、胶球泵、分汇器、


管路阀门组、PLC 程控控制系统、清洗胶球、仪表及附件组成。



1、电动旋转反冲二次滤网

由壳体、不锈钢网芯、高压喷嘴、传动减速机、排污门组成。
作用：过滤循环冷却水中杂草、泥沙等大于 6mm 杂物，防止杂物堵塞冷却管、卡损胶球；配备差压变送器，压差超标自动旋转反冲排污，实现滤网自清洁。

2、收球网（核心部件）

采用双箭形倒 V 型（∧型）结构，配套阻涡流装置、漏斗式出球结构、电动执行机构、窥视观察孔。
作用：安装于凝汽器冷却水出口管道，拦截分离胶球，消除涡流死角，实现收球率≥95‑98%；清洗时处于收球位，停运切换至通流位，降低循环水阻力。

3、装球室

由壳体、漏斗、切换阀、观察视窗、放气阀、放水阀组成。
作用：用于存放、装填、取出胶球；可观察胶球循环运行状态，完成投球、收球操作。

4、无障碍胶球泵

专用离心泵，特殊叶片结构，不挤压、不损伤胶球。
作用：为胶球闭环循环提供动力，将胶球输送进入凝汽器冷却水管。

5、分汇器

用于分配与汇集胶球水流，使胶球均匀送入凝汽器各冷却水管。

6、管路及阀门组

包含输送管道、电动阀门、止回阀、截止阀等。
作用：控制胶球循环流向，防止水倒流，完成系统投运、停运的管路切换。

7、PLC 程控控制系统

PLC 控制器 + 触摸屏 HMI，配套差压变送器、位置传感器、故障报警模块；支持接入电厂 DCS 系统，可实现定时、差压联动全自动运行，具备自动 / 手动切换模式。

8、清洗胶球

海绵橡胶胶球，分为普通软球、剥皮球、金刚砂球；根据冷却管材质选用，依靠摩擦去除管壁粘泥、软垢。

9、仪表及附件

差压变送器、位置检测仪表、窥视窗、排污附件等，用于监测系统运行工况。

这套系统主要是利用循环水压力差，让胶球挤过冷却管来擦洗内壁，从而达到在线清洁的目的。
