锅炉炉水取样冷却器性能和使用范围-宏庆电力（连圣华康牌）

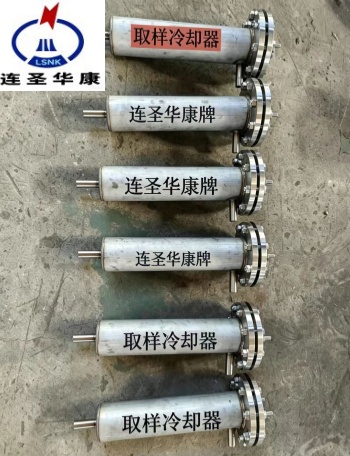

连圣华康牌锅炉炉水取样冷却器，采用不锈钢盘管套管结构，样水侧耐温≤320℃，通过外部冷却水换热，将炉水水样冷却至 25‑40℃，满足化学化验条件；法兰快开结构便于检修除垢。适用于工业锅炉、热电厂锅炉炉水、给水、蒸汽取样，安装于锅炉各水汽取样点位，保证水质分析数据准确。

一、主要性能

1. 工作原理

高温炉水进入冷却器盘管，壳程通入冷却水，通过管壁进行热交换，将锅炉高温炉水降温至化验允许温度，保证水质化验取样数据准确；冷却水与样水完全隔离，互不掺混。

2. 技术性能参数

• 样水介质：锅炉炉水、饱和蒸汽、给水水样

• 样水进口温度：≤320℃

• 样水出口温度：25‑40℃（满足化验分析要求）

• 设计压力：样水侧 0‑16MPa；冷却水侧 1.0‑1.6MPa

• 冷却介质：工业除盐水 / 循环冷却水

• 壳体材质：304 不锈钢；换热盘管材质：316L 不锈钢

• 结构形式：套管盘管式，法兰快开结构，方便检修清洗盘管

• 取样流量：0‑1500mL/min 可调

• 密封形式：金属垫片密封，耐高温高压，无渗漏

• 特点：换热效率高，冷却效果稳定；拆装方便，便于内部垢物清理。

二、使用范围

1. 适用工况：各类电站锅炉、工业蒸汽锅炉炉水、给水、饱和蒸汽的化学取样冷却。

2. 适用行业：火力发电厂、热电厂、供热锅炉房、化工自备锅炉。

3. 安装位置：锅炉汽包、分汽缸、给水管道取样点，炉水取样管路后端。

4. 介质条件：适用于高温高压水汽介质，可长期在锅炉水汽系统负压、正压工况运行。

5. 功能用途：将高温水汽样品冷却至实验室分析温度，保障 pH、电导率、硬度等水质指标检测真实可靠。

三、供货范围（补充）

1. 取样冷却器本体（壳体、换热盘管、法兰组件）

2. 配套连接接头、密封垫片

3. 产品合格证、安装使用说明书

不含：外部取样管路、冷却水外接管道、阀门。
