新型凝汽器胶球清洗装置成功案例

                          连云港市宏庆电力辅机有限公司受桦川协联生物质能热电有限公司委托；

                                    凝汽器胶球清洗装置技术升级改造方案如下

桦川协联生物质能热电工程
胶球清洗及二次滤网
技术规范书
山东省能源建筑设计院

二O一一年五月
目     录
1 总则
2 设计条件
3 使用条件
4 技术要求
5 标准和规范
6 其它
7 设备规范
8 供货范围
9 技术文件
1 总则
1.1 本规范书用于桦川协联生物质能热电工程2×12MW机组配套的凝汽器胶球清洗设备，它包括该设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本规范书所提及的是最低限度的技术要求，并未对一切技术细节作出详细规定，也未充分引述有关标准及规范的条文。但供方应保证提供符合本规范书和工业标准的功能齐全的优质产品。
1.3 如因凝汽器胶球清洗装置本体及其辅助设备、附件等的设计选型、制造质量问题造成装置无法正常运行，供方必须为此负全部(直接、间接)责任。
1.4 供方应对所投标范围内的胶球清洗装置本体及辅助设备、其它附件负有全责，即包括其分包（或外购）的产品。
1.5 供方如对本规范书有异议，应以书面形式明确提出，在征得需方同意后，可对有关条文进行修改。如需方不同意修改，仍以需方意见为准。
1.6 在签定合同之后，需方保留对本规范书提出补充要求和修改的权力，供方应允诺予以配合。如提出修改，具体项目和条件由供、需双方商定。
1.7 本规范书所使用的标准如与供方所执行的标准发生矛盾时，按较高标准执行。
1.8 本规范书作为定货合同的附件，与合同正文具有同等效力。

2 设计条件
2.1 设备名称：凝汽器胶球清洗装置
2.2 型式及用途：凝汽器胶球清洗装置由二次滤网、收球网、装球室、胶球泵、分汇器等设备组成。凝汽器海绵胶球清洗是借助水流的作用将大于换热管内径的海绵胶球挤过凝汽器冷却管，对冷却管进行擦洗，在机组不减负荷情况下循环清洗凝汽器换热管，防止凝汽器传热效果恶化，提高汽机热效率，降低发电煤耗。同时亦可减缓冷却管内侧腐蚀，满足机组安全经济运行要求。
2.3 设备运行条件
2.3.1安装位置：汽机房厂房内±0.00m。
2.3.2 数量：DN600      1套
　　　本工程1台机组设1套胶球清洗装置，共需2套胶球清洗装置。
2.3.3 气象条件
　　　工程位于                                   ，当地主要气候特征如下：
　　　大气温度                    极端最高温度39℃
　　　极端最低温度                －29.4℃
　　　极端最高月平均温度          33.4℃
　　　极端最低月平均温度          －23.3℃
　　　大气压力                    101.4KPa
　　　海拔高度                    ～420m
　　　地震烈度（基本烈度）        6度

3 使用条件
3.1 凝汽器技术参数
　　　型    号                N-1200-6
　　　冷却面积                1200m2
　　　冷却管材料              304
　　　冷却管规格              φ20×0.7
3.2 凝汽器冷却水进、出口管径(双进、双出)：DN600
3.3 凝汽器设计总冷却水量:        3300t/h
3.4 冷却水温度:                 33℃-43℃
3.5 循环水压(表压)进水：     0.20MPa(表压)
4 技术要求
4.1 设备性能要求
4.1.1 机组在正常运行条件下，正常投运胶球清洗装置应能保持凝汽器冷却管洁净，对机组投运初期，冷却管的清洁系数达到0.90以上，对水侧结硬垢的冷却管也能减缓结垢速度。
4.1.2 供方提供的设备应具有足够的强度和刚度，各转动和传动部件保证灵活不卡涩、不变形。
4.1.3 在设计的循环水量下，胶球清洗装置的收球率应达到98%以上。
4.1.4 收球网为立式，两端带法兰,安装在循环水出水垂直管道上,应使收球网处于收球位置时水阻小于300mmH2O柱。收球网活动栅格，其材料为1Cr18Ni9Ti，动作灵活可靠，不漏水，供方应确保收球网的选型设计及加工制造质量可满足所有运行工况的要求，保证收球率符合要求。收球网应有就地开度指示，并保证开度指示与实际位置的正确性。

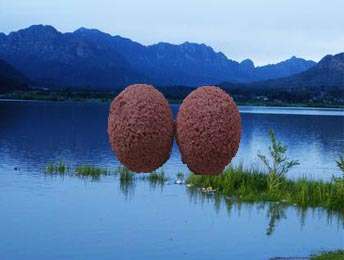

4.1.5 供方提供的胶球应保证胶球的圆度，发泡的均匀性，表面没有粘性。胶球应耐磨、质地松软和有弹性，胶球的气孔应尽量均匀、孔间连通，吸水性强，湿态胶球的比重应与水相近，干态胶球球径应一致，在水温5～70℃运行时，球径涨大应小于2mm，以后保持稳定。使用期内不老化，运行中胶球球径应比凝汽器管子内径大1～2mm。
4.1.6 投运胶球数取单侧凝汽器单流程管子数的8%～14%。
4.1.7 供方提供的胶球泵必须为胶球清洗装置专用泵，要求该泵在所有运行工况下均能安全可靠地工作并满足所有技术性能要求。胶球泵的内部应圆滑，对胶球起到无损作用，保证胶球的使用寿命300小时。胶球泵应有足够的扬程和流量，泵进口连接管应严密，以保持胶球系统正常运行。胶球清洗系统所配套的电动机，应为防浸水结构。
4.1.8 装球室容积应大于系统投球所占空间的3倍，装球室应设有可供排汽和排水的管道。
4.1.9 胶球清洗系统 中阀门开启关闭应灵活、方便、阀门不卡球。
4.1.10 收球网、装球室、杂物收集器制造完毕后应进行1.5倍设计压力的水压试验，水压保持10分钟不泄漏。
4.1.11 设备运行时距设备外壳1米处测得的噪音应小于85dB(A)。
4.1.14 除易损件外,胶球清洗系统装置的整体寿命不低于30年。
4.1.15 所有系统阀门要求采用不锈钢球阀或旋塞阀，阀门应有位置指示器和限位装置。
4.2 设备制造要求
4.2.1 设备制造加工和安装应符合图纸及技术条件要求。
4.2.3 设备运输和贮存措施
　　　设备在装运前必须完全干燥，所有的开孔及法兰接口等都必须加以保护、以免损害、腐蚀或进入杂质。
4.3 电气要求
   4.3.1电动机由投标方负责配套和供应；有关电动机设计参数和具体要求由投标方与电动机厂商定，并标明电动机厂家。
4.3.2厂家配套提供控制箱，设备的控制、连锁、保护等要求均由供方实现。需方仅提供380/220V交流电源，在投标书中应标明每套胶球清洗装置及二次滤网所需电源总容量。
4.3.3配套电机的防护等级不低于IP55，绝缘等级为F级。
5 标准和规范
5.1 设计、制造、检验标准
　　　符合DL/T581-95中华人民共和国电力行业标准《凝汽器胶球清洗装置和循环水二次过滤装置》。
6 其它
6.1 清洁与油漆
　　　胶球清洗装置所有零部件的内外表面在出厂前应保证清洁没有切屑、锉屑、焊条头、抹布、污油或其它无用物存在。所有的需涂漆的零部件外表面应按国标的有关规定涂漆。
6.2 设备的标记
　　　设备应在明显的位置上钉上产品的铭牌标牌，应符合国标的有关规定。
6.3 装箱和运输
　　　为了保证设备安全无损地运到施工现场，在装运时，设备的内外应保持清洁，油漆防腐剂是必要的。附件装箱应有标记以说明用途。
　　　卖方负责设备的运输，并在买方指定的地点交货，运输费包含在设备总价中。
6.4 设备验收
6.4.1 设备到达现场后，供需双方按商定的检验方法，对照装箱单逐件清点，进行检查和验收。
6.4.2 供方的联营体或分包生产的设备（部件）应将生产厂家写明，供方应对其质量及进度负总责。设备到达现场后，由供需双方进行检查和验收。
6.5 贮存
    所有设备不应露天存放，并应采取防潮、防锈蚀等措施，保证12个月内不发生锈蚀和损坏。如果超过12个月时，一般应进行检查，并重新作防锈处理。供方应提供储存说明书。
6.6 在设备安装时，供方应派技术人员到现场指导安装，并无偿解决安装过程中出现的由于设计和制造原因所造成的一切缺陷。
6.7 设备安装完毕后，由供方派技术人员指导调试及试运行并做控制试验，使之达到设备的性能要求，若达不到设备性能要求，由供方负责无偿解决，使之达到性能要求并免费培训设备操作人员。
7 设备规范
7.1 数量：   2套；
（一）制造、试验和验收采用标准：
1.JB/T9633-1999《凝汽器胶球清洗装置》
2.GB/T3274-2007《碳素结构钢和低合金结构钢热轧厚钢板和钢带》
3.GB/T8163-2008《结构用无缝钢管》
4.GB/T4237-1992《不锈钢热轧用钢板》
5.GB/T5117-1995《碳钢焊条》
6.GB/T983-1995《不锈钢焊条》
7.JB/T81-94《钢制平焊管法兰》

（二）技术参数及性能特点

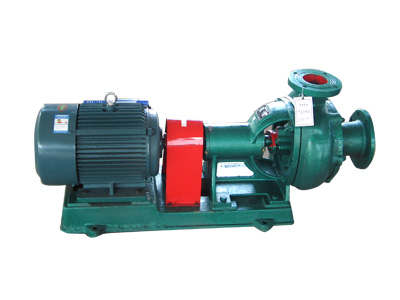

　　　　1. 125SS-15型 胶球泵
（1）型 号：  125SS-15
（2）设备流量： Q=90m3 /h
（3）扬程：    H=15米
（4）转速：    n=1460转/分
（5）允许吸上真空高度：  H=7.2米
          配：电机Y160M-4   N=11KW

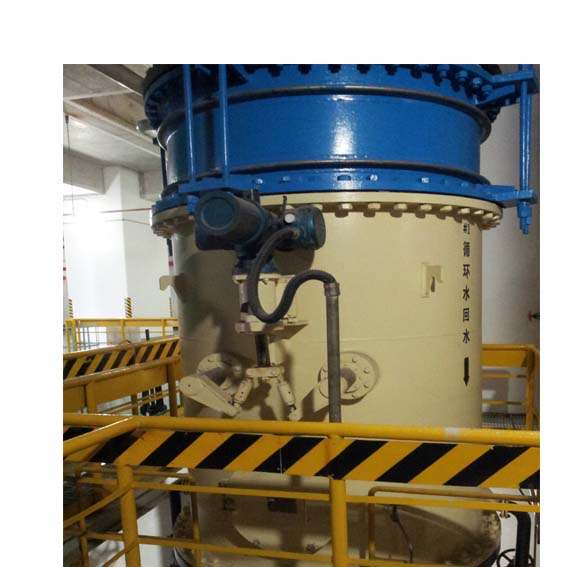

      2. 收球网DN600
　　　　（1）主体规格：     φ630
　　　　（2）主体材质：      Q235-B
　　　　（3）锥形内滤芯网材质：S30408
结构特点：此收球网因内部采用锥形滤芯网结构，在设备运行中，其收球率达到98%，从而避免了其它结构的收球网在运行中出现的漏球跑球现象。

　　　　（1）主体规格：        φ920×6
（2）主体材质：         Q235-B
　　　　（3）内滤芯网材质：     S30408
　　　　（4）接口方向：        下进上出
　　　　注：二次滤网长度应满足设计院要求。
　　　　

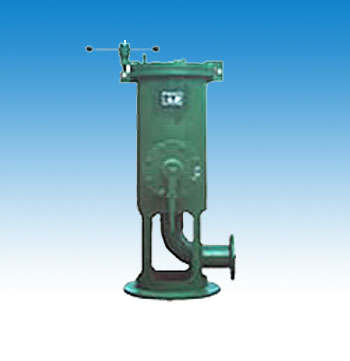

　　　　4. 装球室DN300
（1）主体规格：         φ325
（2）主体材质：          Q235-B
（3）锥形多孔内滤芯及收球阀材质为：S30408
（4）内滤芯壁厚：     δ=3mm
　　　　5. 分配器DN100
（1）主体规格：       φ159×4.5
（2）主体材质：       ＃20无缝钢管
8 供货范围
8.1供方每台机组提供胶球清洗装置一套(共二套)，每套应包括胶球泵(带电机及共用底座、出口变径管)、设备安装用地脚螺栓、装球室、收球网、电动执行机构、不锈钢阀门、配套反法兰及紧固件等，胶球数量每台机组按每台设备装球量的10倍供货。
8.2供方提供胶球清洗装置测量压力表计，每台机组一套。
8.3每台机组提供两台二次滤网(共四台)，每台应包括滤网本体、传动装置、不锈钢阀门、配套反法兰及紧固件等。
8.4提供二次滤网电控箱，每台机组一套。
8.5供方提供备品备件、专用工具及易损件清单。
备品备件：
序号 名称 规格和型号 单位 数量 产地 生产厂家 备注
 胶球泵口环  套 2
 胶球泵机械密封  套 2
 胶球泵轴承  套 2
 轴  承  套 2
专用工具：
序号 名称 规格和型号 单位 数量 产地 生产厂家 备注
1 叶轮拆卸工具  套 1

8.6供货范围清单（下表所列为一台机组的需用量，共两台机）

序号 名 称 型 号 单位 数量 生产厂家 备 注
 收球网 HQWD-600 台 2  壳体碳钢；网面321，轴2Cr13，轴套为铜套

 收球网电装 120 台 2  特质
 装球室 325 台 1  壳体碳钢，内部2Cr13

 装球室电装 10型 台 1
 胶球泵 125-22 台 1

 电动球阀（含执行器） DN100 台 1  不锈钢
 手动球阀 DN100 台 2  不锈钢

 手动球阀 DN80 台 2  不锈钢
 二次滤网 DZW-600 台 2  壳体碳钢；滤网2Cr13

 滤网执行器 120 台 2
 分配器 DN100 台 1

 排污阀 150 台 2
 压力表   1.5级 　只 2

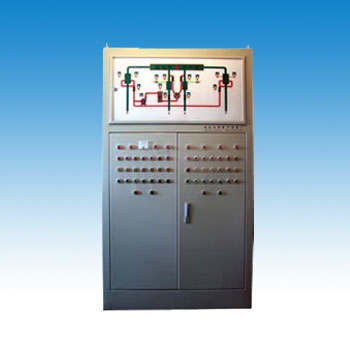

 电控箱 DK-II 台 1

 胶 球 干态    装球量的10倍

 反法兰、连接垫片、紧固件  套 1

9 技术文件
    供方在投标时应提供适用于本工程实际情况的，为本工程专用的技术资料6套，并同时提供电子版，所有资料上应标明“桦川协联生物质能热电工程专用”字样。
　　　供货时随机提供资料3套。
9.1 规范性能表
9.2 产品安装及使用维护说明书、电气资料。
9.3 产品各部件的外形安装图、系统图。
9.4 供方应在技术协议签定时提供满足设计公司有关专业施工图设计要求的第一版文件2份，供方在收到设计院反馈意见后一周内应提供以上文件的最终设计文件2份。同时提供给设计单位电子版文件一份。

                             凝汽器胶球清洗装置验收报告
