过滤旋膜式除氧器的设计

过滤式旋膜除氧器的组成要数-----连云港市宏庆电力辅机开发有限公司生产技术部----2014.3.26发布快报
　　　　　　　　　　　　　　　

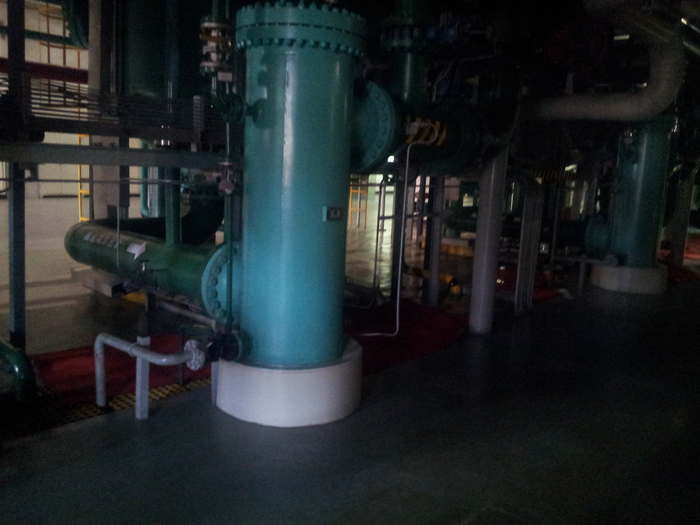

一、新型等量过滤旋膜式除氧器的结构组成。它主要由①外壳②旋膜器③冲洗装置④快速排污口⑤淋水器⑥不锈钢蓄热填料⑦蒸汽等量分配器⑧补水(除盐水)过滤器⑨杂质清洗装置及上封头和相关管口焊接制作。
　　1.过滤旋膜式除氧器外壳：是由筒身和两个冲压椭圆形封头上下焊接制作而成。
    2.旋膜清污装置：由两个水室、②旋膜管、⑧补水(除盐水)过滤器、凝结水接管、补充水接管、（3）冲洗装置（4）快速排污口备用口管组成。旋膜清污装置是旋膜式除氧器的突出要点，旋膜管长度决定除氧器效果好与差。旋膜管上打有直径4.9mm 的螺旋形状小孔 10个，设有计量的若干个旋膜管在同等的压力下做功，水至旋膜管外向内壁旋转，形成水膜裙，水膜裙象纸一样薄。容易被蒸汽加热到饱和温度，水在旋膜管内的做功的时间是喷雾填料式除氧器的五倍，也就决定了旋膜的理论数据：起点轴据为 x mm 。凝结水、化学补水、其它回水经过⑧补水(除盐水)过滤器进入旋膜管呈螺旋状按一定的角度喷出，形成水膜裙，并与加热蒸汽在旋膜管内充分热交换，加热蒸汽是由下向上，经不锈钢填料层、淋水器向升把旋膜管的水膜裙加热到工作压力下的饱和温度，除去给水的百分之九十五的氧。
    3.淋水器：是由数层交错排列的角形钢制件组成，经旋膜器粗除氧的给水、疏水在这里混合进行二次分配，呈均匀淋雨状落到装在其下的不锈钢填料网上。
    4.不锈钢填料层：学名为蓄热器，是由相互间隔的扁钢带及一个圆简体组成，内装一定高度特制的不锈钢网，给水在这里与蒸汽充分接触，加热到饱和温度进行深度除氧，以保证除氧水的含量：低压大气式除氧器低于≤30ｕｇ/L。
新型等量过滤旋膜式除氧器广范用于化工厂、制药厂、炼铁厂，因为这几种企业锅炉回水杂质比较多，容易堵塞旋膜器，根据旋膜式除氧器的实际运行情况，设计时在旋膜器的增压室内加装激光打孔过滤器，有效克服了锅炉回水杂质多的问题，深受广大客户好评！
