胶球/胶球清洗装置成功案例

胶球清洗装置供货及安装技术要求
需方：莒南力源热电有限公司    （以下简称甲方）
供方：连云港市宏庆电力辅机开发有限公司（以下简称乙方）
设备技术规范
　　　1、本协议适用于莒南力源热电有限公司C15-4.90/0.981及C25-4.90/0.98机组的凝汽器胶球清洗装置。供货范围为两台机组所配套的两套胶球清洗装置，招标方面供货应满足本体及辅助设备的功能设计、结构、制造、性能、安装和试验等方面的技术要求。
　　　2、凝汽器胶球清洗装置安装在凝汽器循环水出水口垂直循环水管道上。
　　　3、乙方中标后应依据现场情况与甲方确定装置系统安装位置，并出系统布置安装图纸，经甲方确认后作为施工依据。
　　　4、凝结器技术参数：
　　　（1）型式：N-2400-6   分列二道表面式
　　　冷却水量：6500t/h   冷却水温33℃
　　　　　冷却水工作压力：0.15-0.25Mpa    水质：淡水
　　　　　铜管规格：￠18×1×7850mm
　　　　　铜管内平均水流速 20m/s
　　　（2）型号：N-1250    双流程二道表面式
　　　冷却水量：3200-4000t/h    冷却水温33℃
　　　工作水压：0.15-0.25Mpa    铜管规格：￠22×1×4562mm
二、技术要求：
　　　乙方所提供的胶球清洗装置必须是技术先进、经济合理、成熟可靠的产品，能够满足机组各种运行方式的需要。
　　　1、在设计工况下，胶球清洗装置的收球率测试方法为连续运行24小时，收球半小时，保证收球率≧98%。
　　　2、胶球投运时，收球网运行正常时水阻不大于300mmH2O。
　　　3、收球装置设置人孔以便于检修，收球网及壳体有足够的刚度、不变形及各转动部件保证灵活不卡。
　　　4、收球网用316L不锈钢板，厚度6mm，网眼为长形。
　　　5、胶球泵型号
　　　（1）型号：125ss-21    流量100t/h    扬程21m
　　　转速1460r/min    吸上真空度6.8米   电动功率15KW
　　　（2）泵与电机配供统一的共用底座，并配泵与电机之间的联轴器及防护罩。
　　　（3）装球室型号：ZQS-300-1
　　　胶球加球室的进出口采用法兰连接，并配有不锈钢球阀（采用316L），并设有放水门及排空阀。
　　　（4）二次滤网：外壳壁厚10mm，滤网为316L不锈钢网材质，滤网厚度6mm。设置人孔以便于检修，不能影响进水量。
三、现场安装及试验：
　　　1、现场安装所有材料及管道、阀门均由乙方自行配带。（管道用无缝钢管，阀门均为电动不锈钢球阀316L，厂家：扬州超能电动阀门有限公司。包括现场管道除锈刷漆等工作）
　　　2、设备安装完毕后，经甲方验收合格，再进行下一步的调试及试运行，并做收球率试验。
四、性能保证：
   投标方按本招标书的要求，保证胶球清洗装置的可靠性。
    （1）收球率：≧98%。
　　　（2）收球网投运正常时阻力：不大于300mmH2O。
　　　（3）设备能满足机组年运行大于6000小时的要求。
　　　（4）设备使用寿命保证10年。
　　　
　　　　　　　　　　　　　　　　　　　　　　　二〇一四年三月一日

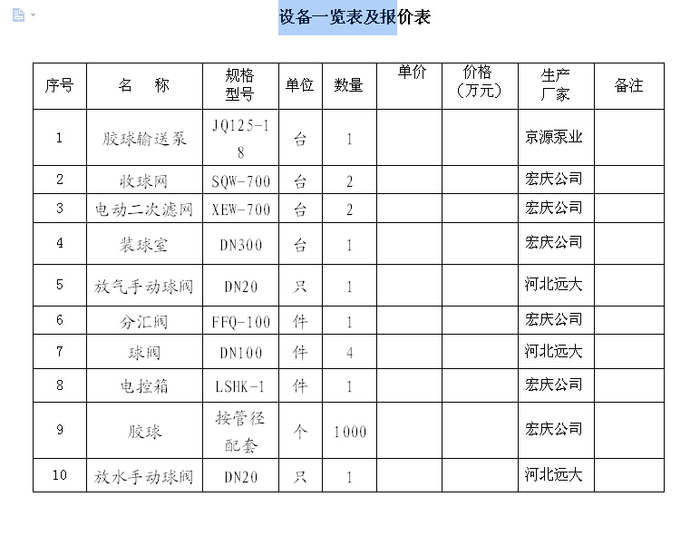

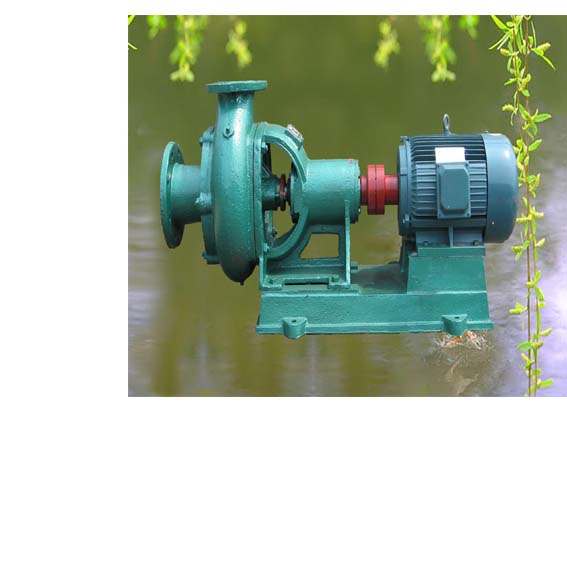

                                 新型胶球泵

                                                       收球网(专利)

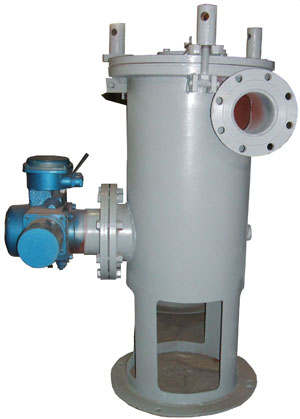

                            电动二次滤网

                            电动装球室

                            球阀

                             分汇器

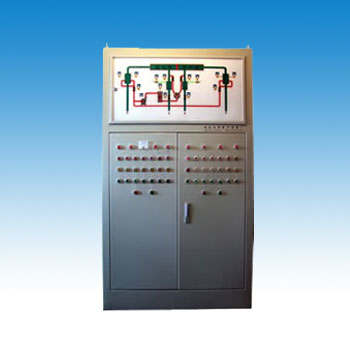

                             PLC控制箱

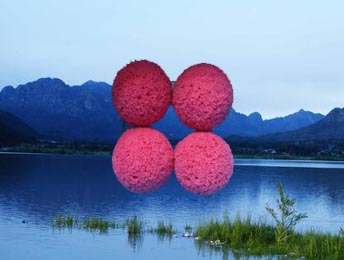

                            胶球样品

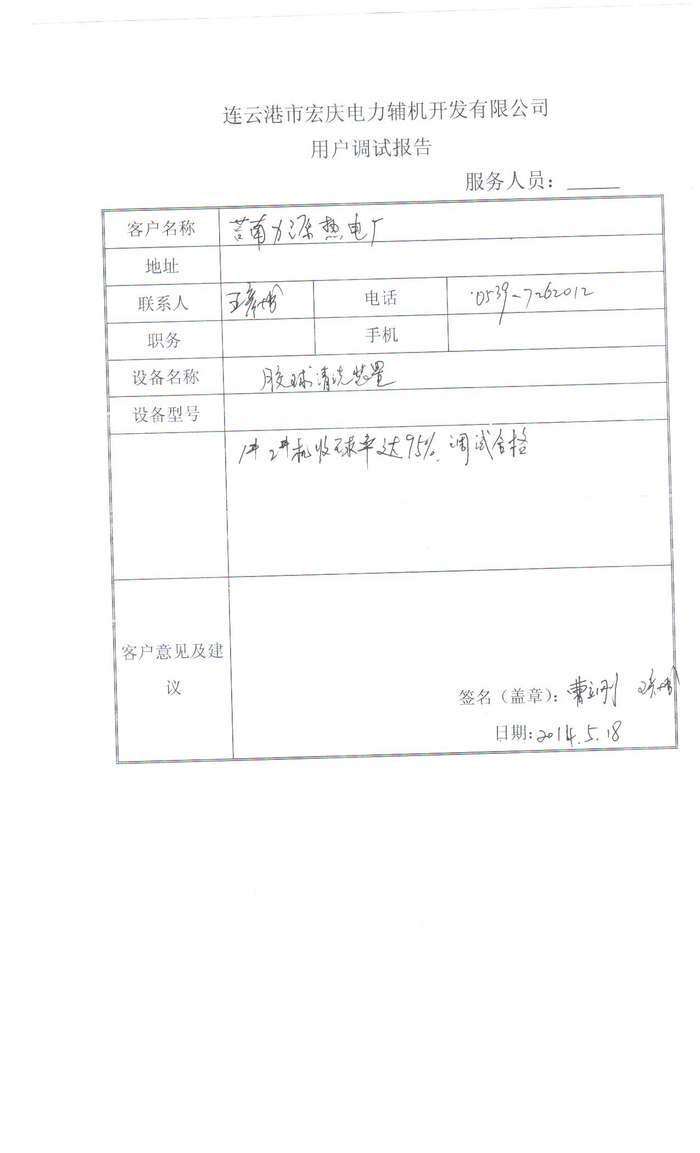

                       验收报告
