技 术 协 议
甲方：浙江兰溪巨化氟化学有限公司
乙方：连云港市宏庆电力辅机开发有限公司
2016年7月5日
浙江兰溪巨化氟化学有限公司（以下简称甲方）与连云港市宏庆电力辅机开发有限公司(以下简称乙方)双方经过友好协商，就甲方向乙方购置ZCY-3/2真空除氧器设备，达成如下技术协议。
本技术协议为订货经济合同的附件，与订货合同具有同等法律效力，作为合同的一部分经甲乙双方签字盖章后与合同同时生效。
一、工程概况
甲方为了控制产品的含氧量在40ppm以下，采取降低生产过程中原料的含氧量来达到降低产品的含氧量目的，其中主要是水的含氧偏高，直接影响到产品的含氧量，所以现需对生产用水进行除氧，经与乙方进行技术讨论后，决定采用ZCY-3/2真空除氧器。
二、工艺流程及说明
2.1 、真空除氧的工作原理是应用亨利定律和道尔顿定律，根据亨利定律可知 ,在封闭容器中，任何气体同时存在于水面上 ,则气体的溶解度与其自己的分压力成正比 ,而且气体的溶解度仅与其本身的分压力有关。在一定压力下 ,随着水温升高 ,水蒸汽的分压力增大 ,而空气和氧气的分压力越来越小。在100℃时 ,氧气的分压力降低到零 ,水中的溶解氧也降低到零。当水面上压力小于大气压力时 ,氧气的溶解度在较低水温时也可达到零。这样，水面上空间氧气分子被排出 ,或转变成其它气体 ,从而氧的分压力为零 ,水中氧气就不断地逸出，达到除氧的效果。
这种除氧方法一般在30℃～60℃温度下进行。可实现水面低温状态下除氧(在60℃或常温 ) ,对热力锅炉和负荷波动大而热力除氧效果不佳的蒸汽锅炉,均可用真空除氧而获得满意的除氧效果。真空除氧器可低位布置。但低位布置也需要一定的高度差 ,真空除氧器对喷射泵、加压泵等关键设备的运行管理要求很高。
2.2、型号参数
型号表示方法
ZCY—50T/H
| |-----处理水量50T/H
|----------真空除氧器
型号参数
型 号 参 数 ZCY-3 ZCY-6 ZCY-10 ZCY-20 ZCY-35 ZCY-50 ZCY-100
额定出力T/H 3 6 10 20 35 50 100
工作真空度Kpa 18.6～21.3 18.6～21.3 18.6～21.3 5.3～80 5.3～80 5.3～80 5.3～80
饱和水温度℃ 62.5 62.5～57.5 62.5～57.5 42.5～37.5 42.5～37.5 42.5～37.5 42.5～37.5
进水压力MPa ～0.2 ～0.2 ～0.2 ～0.2 ～0.2 ～0.2 ～0.2
出水含氧量mg/l 0.05～0.1 0.05～0.1 0.05～0.1 0.05～0.1 0.05～0.1 0.05～0.1 0.05～0.1
水箱直径mm Φ500 Φ1200 Φ1400 Φ1600 Φ1800 Φ2000 Φ2800
除氧头直径mm Φ500 Φ600 Φ600 Φ800 Φ900 Φ1000 Φ1400
设备重量kg ～1150 ～1320 ～1800 ～2650 ～3900 ～5450 ～8760
2.3、设备组成

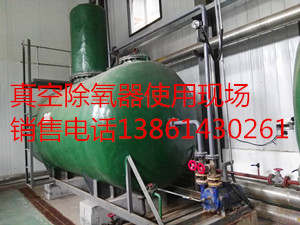

真空除氧器主要是由除氧器（除氧头及除氧水箱）、高效旋膜装置、水喷射真空泵机组、引水泵机组等组成。
除氧器内装设有高效旋膜装置，将自然降膜改为强力降膜，增加液膜的更新度，并造成液膜沿管壁强力旋转卷，增强分散、传质功能；将相向泡沸改为悬挂式泡沸。提高层中水汽流速高时泛点（飞溅），并将保持汽（气）体通道；将独立的三种传热传质方式缩化为一体，在一个单元的部件内完成。由于它具有很高的效率和某些特殊功能，突破了已有除氧器的技术性能。
除氧器运行时，除氧水箱处于负压状态。在高位安装时，水箱出口与锅炉给水泵进口的距离应较大，最好不小于10米；低位安装时，水箱出口与引水泵机组相联接，使负压水升压后进入锅炉给水泵。
水喷射真空泵机组中配用了长喉型射水抽气器，这种抽气器具有设计结构紧凑，比耗功极低。并具有很高的抽吸效率，在同等条件下抽吸量为老式的一倍。非常低的噪声水平，没有振动，安装布置更简单。
引水泵机组的作用是在除氧器低位安装时，通过引水泵将负压水升压后接入锅炉给水泵。
三、设备主要参数
3.1除氧头（材质：除氧器喷嘴、填料采用不锈钢304，壳体：碳钢）
直径Φ 500 mm，高 1250 mm。内部装有雾化喷头，不锈钢填料，增加比表面积，提高除氧效果。
3.2除氧水箱 （材质：碳钢）
直径Φ 1000 mm，长 3000 mm。水箱有效容积约1.5m3。
3.3循环水箱（材质：碳钢）
循环水箱容积：0.7m3
3.3水喷射真空泵、引水泵
IS50-32-200A 电机功率：4KW
3.4液位控制
除氧水,射水箱液位，采用现场指示及带远传控制一体的液位计和温度表，可接DCS系统。
三、供货范围
序号 设备名称 规格型号 单位 数量 生产厂家 备注
1 真空除氧器 ZCY-3/2 台 1 宏庆电力
2 除氧水箱 V=1.5m3 台 1 宏庆电力
3 射水抽气器 SG-12 台 1 宏庆电力
4 射水泵 IS50-32-200A 台 2 连云港京源 一用一备
5 除氧水引水泵 IS50-32-200A 台 2 连云港京源 一用一备
6 射水抽气器进水管 根 1 宏庆电力
7 截止阀 DN80 只 1 河北远大
8 真空表 0~-0.1MPa 只 3 上海仪川
9 磁翻板液位计 L=800 套 1 宜兴红光
10 温度表 WSS0-300℃ 只 2 上海仪川
11 压力表 Y150,0-0.6MPa 只 1 上海仪川
12 相关管道接口反法兰 套 1 宏庆电力
四、质量保证
1、设备产品设计、制造应遵照的规范和标准如有新标准、新规范则照新的执行。
2、JB/T4730.1-2005《承压设备无损检测第一部分 通用要求》
3、GB12348-2008《工业企业厂界噪声标准》
4、油漆、包装、运输按国家标准
5、卖方应确保产品和服务工作符合本技术规范书要求。
6、卖方应保证真空除氧器在规定条件下，使用寿命不少于30年，人为操作不当除外。
五、服务承诺
1、我厂保证严格按照现行标准、规程、规定及厂质量保证体系对产品进行设计、制作、验收；
2、设备在加工制造期间，欢迎用户代表参加设备监造；
3、在设备的运输上积极与有关部门配合确保安全，按用户规定的时间交货；
4、机组进行性能考核试验时，如需要我们将派专业技术人员共同参与；
5、产品投运后，与用户保持长期友好的合作关系，经常与用户联系，了解设备运行情况及存在问题，帮助用户及时处理各类问题。对我厂售出的产品实行终身服务，在安装、运行、检修等过程中，需我方解决问题时，我们保证在接到信息24小时内明确答复。
六、 包装标准与标记
6.1、包装标准：产品质量无包装，保证满足所有设备运至甲方完好无损。
6.2、包装标记：如有包装物，包装物外必须按有关标准注明有关标记，包装物内必须附有包括分件名称、数量、公司名称的详细装箱单及产品质量合格证。
七、其他
1、本协议在合同生效后，作为合同附件，与合同具有同等法律效应。
2、本协议一式四份，双方各执二份。
3、本技术协议中的未尽事宜，双方应通过友好协商解决。
 |
