自动反冲式工业滤水器是保证循环水清洁的重要设备之一

         连云港市宏庆生产PLC电控式接口的自动反冲式工业滤水器，工作原理反冲洗式全自动滤水器广泛应用于电厂循环水系统中。其主要任务是过滤水中的颗粒悬浮物,保证循环水质量。由于电厂水源水质的多样化和取水方式的多样化,要求供水设备具有很强的适应能力、十分可靠和较长的使用寿命。
         同时要求可以进行分散控制系统(DCS)远程操作、现场就地自动操作、现场手动操作和现场机械手动操作等。其自动清污、排污是在线进行,不影响机组正常供水。为完全实现电厂提出的“无人值班”(少人值守)要求,滤水器需达到全自动、免除人工清洗,保证能在较长时间无维修、无检查的条件下正常工作,而且还应具有定时运行、高差压自动反洗、远程DCS控制、人工就地自动操作、就地手动操作、故障报警和手/自动切换等多种功能,以满足不同工况下对供水排污的要求。其结构如图1所示。
         自动反冲式工业滤水器与供水管道连接后,水从进水口进入滤水器内,过滤后的水从出水口流出,当水中杂质通过网芯时,由于体积大于网芯孔,而被截留在网芯上,当聚集到一定数量时,即造成进水口和出水口有一定压差,这时打开自动反冲式工业滤水器的排污阀门同时启动电动执行机构转动网芯进行轮次反冲洗。反冲清污是自动、逐格、步进式进行的。在滤网的8～12个间隔腔中,每次处于反冲清污位置的间隔腔只有一个,其余部分仍能保证正常过滤供水。主要电气设备为排污斗转动电机,排污阀开关电机。其余部分为测量管路前后差压的差压变送器,测定排污斗位置的接近开关。

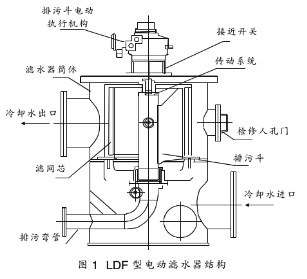

         控制系统简介控制系统以PLC为核心,要求人机界面应具有下列功能。图2控制关系示意。图1LDF型自动反冲式工业滤水器结构排污斗电动执行机构滤水器筒体滤网芯排污弯管排污斗检修人孔门传动系统接近开关冷却水进口冷却水出口能显示、设定清污时间参数,有自动差压反冲洗、自动定时清污、现场电动清污、DCS控制切换等多种运行模式选择,可以远方监控和计算机联网监控。
         由于其工况相对来说比较恶劣,一般要求能够自动运行。为了满足不同批次的运行人员操作,人机界面中需添加各项报警显示及故障归档功能,要能直观形象的了解滤水器运转全过程及故障发生源。同时为防止非专业运行人员任意更改设定数值,人机界面需设置访问权限功能。
         通过RS422或RS485总线方式实时接收和处理PLC从现场采集到各种控制、报警信号,并利用这些信号通过PLC驱动控制界面中的各种图形、数值的正常显示。其主要优点简单、高效、易于上手,功能强大。
