连云港宏庆公司全自动工业滤水器技术成果获环保节能产品

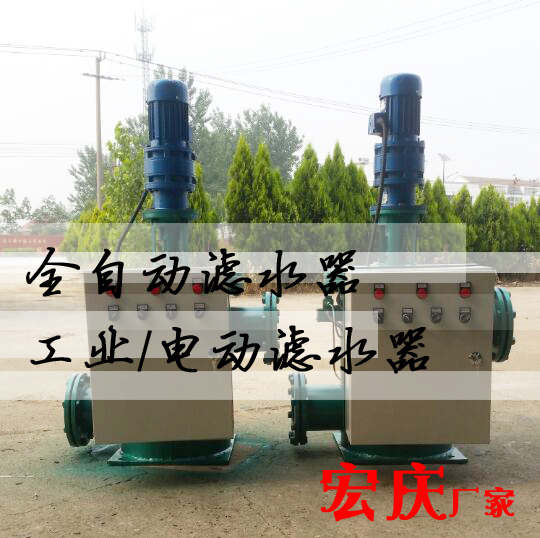

从国家知识产权局获悉,连云港市宏庆电力辅机开发有限公司“水轮发电机组全自动工业滤水器密封结果”技术通过实用新型审批,这是该公司十几项技术之一。 全自动工业滤水器是水轮发电机组的重要部件,其密封性能关系水电站机组的安全稳定运行。由于传统结构设计简单,密封性能低,容易造成扫臂轴磨损,从而破坏密封面,导致泄漏量加大,不仅加大了设备的维护量,也直接影响了设备的稳定性。针对常规全自动工业滤水器存在的设计缺陷,连云港市宏庆电力公司技术人员对全自动工业滤水器密封结构进行了大胆改进,通过在端盖的内周面上增加V形组合密封件,在密封支撑体的内周面上增加轴用密封圈、轴用回转方形圈和轴用导向环的技术方法,大大降低了扫臂轴的磨损,有效防止了密封的破坏。该方法在水电站7台机组全自动工业滤水器上成功应用。 该具有密封性能好、承压能力强、使用寿命长、维护成本低、安全性高等特点,适用于水轮发电机组全自动工业滤水器密封结构的改进,具有很强的商业推广价值。 全自动工业滤水器工作原理: 全自动工业滤水器接入管道系统后,水就会从进水口进入滤水器,过滤后的水从出水口流出,当水中杂质通过网芯时,由于体积大于网芯孔,而衩截留在网芯上,当聚积到一定数量时,即造成进水口和出水口有一定压差。这时可转动网芯进行轮次自动反冲洗,使水流垂直冲刷滤网内的污物,排污迅速彻底;因网芯结构独特,避免了相邻正向水流的干扰,杂质将会全部从排污口自行排出。如此循环往复。 如用户选型为全自动工业滤水器,则当杂质聚积到一定数量时,利用冷却水进出水管之间差压信号来开启电动排污阀,对附着在网芯内侧壁面上的杂质污物反向冲洗,经由排污斗、排污管路和排污阀门排入冷却水出水管中。排污斗步一进旋转,依次对准球面网芯每一分格壁面,进行反冲洗。 该全自动工业滤水器可替代二次滤网的小型滤水器,可任意选定精度,且体积小,造价低,一般情况下,不须增加动力源,只需采用手动,手柄按产品上所标的定点位置依次转动,滤水器内部的几个过滤室可逐一清洗,从而达到自动反冲过滤水中杂质的目的。电控系统操作模式分为自动控制模式、手动控制模式和调试模式三种。 全自动工业滤水器优点; ①结构紧凑,占有空间位置小,安装布置灵活方便,有标准结构供用户选用,也可按用户的现场布置条件进行专门设计。 ②排污效果好,该产品设计采用固定分格网芯、分区局部强化反冲洗和步进旋转排污斗的新型结构。 ③运行水阻小,过滤的流量大精度高。
|
