真空除氧器-旋膜式除氧器工作原理系统优化操作及改进?

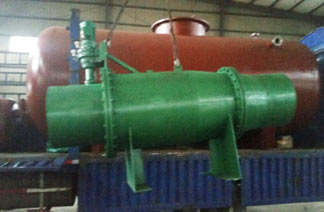

真空除氧器的除氧原理与旋膜式除氧器原理系统操作有一定有区别, 如果更好的了解改进此除氧工艺,今天我们只想对大家说一说旋膜式真空除氧器的运用,一般工程配置蒸汽锅炉给水旋膜式除氧器〔包括除氧水箱〕数量及用途:2台50t/h旋膜式除氧器,用于燃气蒸汽锅炉给水除氧。旋膜式除氧器额定出力50t/h;型式:大气式,除氧水箱采用卧式,设计压力:0.3MPa ;设计温度104℃。布置在原有燃煤锅炉房内。 2、设备参数 序号 项目 单位 技术参数 备注 一 旋膜式除氧器 1 数量 台 2 含除氧头和除氧水箱 2 额定出力 t/h 50 3 负荷(出力)变化范围 % 30~110 4 除氧头 4.1 除氧头工作压力(表压) MPa 0.02 4.2 除氧头工作温度 ℃ 104 4.3 除氧头结构型式 喷雾+填料 5 蒸汽参数 5.1 蒸汽压力(表压) MPa 0.2 5.2 温度 ℃ 207 6 补给水参数 6.1 设计流量 t/h 50 6.2 设计温度 ℃ 80 7 除氧水箱 7.1 除氧水箱有效容积 m3 30 7.2 设备直径(外径) mm 7.3 除氧水箱工作压力(表压) MPa 0.02 7.4 除氧水箱工作温度 ℃ 104 7.5 除氧水箱型式 卧式 双支座(一端固定一端滑动) 8 出水含氧量 mg/L ≤0.1 在任何工况下 设备性能要求 1、旋膜式除氧器性能要求 〔1〕旋膜式除氧器能在各种工况下连续运行,并达到性能要求。 〔2〕旋膜式除氧器及其水箱的设计温度高于120℃。 〔3〕旋膜式除氧器排汽量小于其出力的1‰。 〔4〕旋膜式除氧器出力有适当的裕量,在最大负荷下,保证除氧效果,经过除氧处理的锅炉给水,其出水的溶解氧不超过0.1mg/L,并除去所有可逸出的游离二氧化碳和其它不凝结气体。 〔5〕为确保锅炉岛安全运行,旋膜式除氧器(包括附属设备)能承受锅炉岛所有运行情况下可能存在的荷载的最不利组合。荷载包括: ●内部及外部的设计压力; ●运行或试验情况下正常贮水重量; ●附加荷载,如平台扶梯、管道及保温; ●地震荷载,活荷载; ●水箱支座的反作用力; ●安全门动作的反作用力; ●设备接口能承受连接管道传来的反作用力和力矩。(合成力和力矩假设同时作用)。 〔6〕离设备1米处的噪音小于80dB(A)。 〔7〕旋膜式除氧器及水箱要满足防爆规程的要求。 〔8〕旋膜式除氧器和除氧水箱的设计压力,为所有旋膜式除氧器汽源中可能出现的最高压力再加上一个适当的裕度,设计也要包括针对全真空的措施。 为了便于保温,旋膜式除氧器及储水箱上的所有接口伸出筒体表面250mm。在30%~110%负荷情况下,不因旋膜式除氧器压力升高而影响除氧效果。 2、设备制造要求 旋膜式除氧器〔包括除氧水箱〕及其附属设备的设计和制造,符合现行使用的有关标准和部颁标准。这些标准和规范包括以下项目的新正式版本: 《钢制压力容器》 《锅炉和压力容器用钢板》 《气焊、手工电弧焊及气体保护焊焊缝坡口的基本型式与尺寸》 《埋弧焊焊缝坡口的基本型式与尺寸》 《压力容器安全技术监察规程》 《安全阀一般要求》 《压力释放装置性能试验规范》 《弹簧直接荷载式安全阀》 《压力容器无损检测》 《钢制压力容器焊接工艺评定》 《钢制压力容器焊接规程》 《优质碳素结构钢》 《优质碳素结构钢热轧厚钢板和宽钢带》 《压力容器用钢板》 钢制管法兰相关标准 《低、中压锅炉用无缝钢管》 《不锈钢冷轧钢板》 《不锈钢棒》 《不锈钢焊条》 《热轧钢板和钢带的尺寸、外形、重量及允许偏差》 《金属材料室温拉伸试验方法》 《焊接接头冲击试验方法》 《焊接接头拉伸试验方法》 《一般货物运输包装通用技术条件》 《圆柱体运输包装尺寸系列》 《机电产品包装通用技术条件》 《机电产品防震包装》 《机电产品包装检验规程导则》 2、旋膜式除氧器 〔1〕旋膜式除氧器配备包括两个独立的对空排气接口(启动接口和运行排气接口)的适当容量的放气系统,以将不凝结气体从气体停滞区排出。 〔2〕旋膜式除氧器和除氧水箱均装有能满足各种工况下可能出现的最大排放量的全启式安全阀(旋膜式除氧器及水箱各装设一个),以防止任何来源的超压。 〔3〕旋膜式除氧器水箱的有效容积按有关标准及规定计算。 〔4〕除氧水箱的出水管,单个管管径能通过最大水流量。管径大小按最大负荷时的允许的流速范围进行设计。为能把水箱内的积水排尽,旋膜式除氧器贮水箱底部设有管径适当、数量足够的排水管。 〔5〕旋膜式除氧器分别设置凝结水和软化水接口,并适应水量的变化。 〔6〕旋膜式除氧器内填料使用“Ω”型,其填料上下均设有防止汽流吹散填料的措施。 〔7〕除氧水箱内设再沸腾装置,再沸腾加热蒸汽汽源与旋膜式除氧器加热用蒸汽相同。 〔8〕旋膜式除氧器有防止淤泥和杂物进入旋膜式除氧器出水管的措施。 〔9〕旋膜式除氧器壳体、除氧头和除氧水箱有足够的腐蚀裕度。 〔10〕旋膜式除氧器及水箱的外形尺寸、管接口布置及支座布置尺寸,由我方提供,经招标人确认,会尽可能满足设计院对于管道布置的要求。 3、设备材质要求 旋膜式除氧器及水箱材料按下列要求选用。 a. 旋膜式除氧器筒体:20g。 b.旋膜式除氧器水箱筒体材料:20g。 c.挡水板:lCr18Ni9Ti d.隔板:1Cr13 e.罩: 1Cr13 f.接口:管道的管接头为20g。 4、仪表和控制要求 旋膜式除氧器、除氧水箱携带必要的一次仪表,一次仪表的精度、量程与工作压力匹配。 |
