电化学真空除氧器与两级喷射式真空除氧器有什么区别？
电化学真空除氧器与两级喷射式真空除氧器有什么区别？我们从二种除氧器的工作原理、型号参数及设备组成部件分析每种除氧器的性能。
电化学真空除氧器与两级喷射式真空除氧器的工作原理：
电化学真空除氧器工作原理：第一步：两级真空除氧两级真空除氧器采用全密闭结构，运行期间自始至终处于真空状态。给水首先通过电解池进入强旋膜装置，两级真空除氧的工作原理是应用亨利定律和道尔顿定律，根据亨利定律可知 ,在封闭容器中，任何气体同时存在于水面上 ,则气体的溶解度与其自己的分压力成正比 ,而且气体的溶解度仅与其本身的分压力有关。在一定压力下 ,随着水温升高 ,水蒸汽的分压力增大 ,而空气和氧气的分压力越来越小。在 100℃时 ,氧气的分压力降低到零 ,水中的溶解氧也降低到零。当水面上压力小于大气压力时 ,氧气的溶解度在较低水温时也可达到零。这样，水面上空间氧气分子被析出 ,或转变成其它气体 ,从而氧的分压力为零 ,水中氧气就不断地逸出，在负压作用下被除去90％的溶解氧。两级真空除氧为满足真空降低沸点，达到除氧效果。第二步：电化学除氧整套设备设置电解分离缸，电解分离缸是由阳极和阴极组成分解水道，构成电解分离总成，水在两极间通过。在外接直流电源的作用下，阳极：铁板电解失去电子产生二价铁离子Fe0 → Fe+2+2e阴极：氧在阴极得电子产生氢氧根O2+2e+2H2O→4OH-水中：电化学产物为：Fe+2+2OH-→Fe(OH)2第三步：化学除氧说到化学除氧人们自然联想到投放药剂，而本设备的第三步化学除氧无需投放药剂运行，利用了第一步电化学除氧后的产物除氧剂Fe(0H)2再与水中的溶解氧O2反应，达到化学除氧的目的化学反应方程式：4Fe(OH)2 +O2+2H2O→4Fe(OH)3显而易见本除氧设备在除氧过程中除氧来得迅速、彻底，不但可以除去水中溶解氧，同时可以消除系统中残余溶解氧。在同一封闭容器中进行了两级除氧，增强了电化学、化学除氧的可靠性。
两级喷射式真空除氧器的工作原理：两级喷射式真空除氧器的工作原理是应用亨利定律和道尔顿定律，根据亨利定律可知 ,在封闭容器中，任何气体同时存在于水面上 ,则气体的溶解度与其自己的分压力成正比 ,而且气体的溶解度仅与其本身的分压力有关。在一定压力下，随着水温升高，水蒸汽的分压力增大，而空气和氧气的分压力越来越小。在 100℃时，氧气的分压力降低到零，水中的溶解氧也降低到标准化。当水面上压力小于大气压力时，被除水温度随之增高，水面空间氧气分子被析出 ,或转变成其它气体，当氧的分压力为零时，水中氧气就得到充分逸出，达到除氧的效果。两级真空除氧器是我公司根据油田热采专门设计的，因为油田热采，锅炉给水低于30℃运行状况多，冬季都在0℃左右，给真空除氧器常规除氧带来一定难度。这种除氧方法水温一般在 30℃～ 60℃温度下进行。可实现水面低温状态下除氧 (在 60℃或常温 ) ,对热力锅炉和负荷波动大而热力除氧效果不佳的蒸汽锅炉，均可配用真空除氧器，可以获得满意的除氧效果。针对热力除氧技术来说：它的加热条件要求很低 ,锅炉房自耗汽量减少 ,并且真空除氧器可低位布置 ,对运行管理喷射泵、加压泵等关键设备的要求比热力除氧更简便合理。可低位布置，但对喷射泵、加压泵等关键设备的运行管理要求常规。
电化学真空除氧器与两级喷射式真空除氧器型号参数：
电化学真空除氧器 型 号 参 数 ?ZDH-CYQ ?ZDH-CYQ ?ZDH-CYQ ?ZDH-CYQ ZDH-CYQ ?ZDH-CYQ ZDH-CYQ
额定出力T/H 10 20 35 50 60 80 90
工作真空度Kpa 18.6～21.3 5.3～80 5.3～80 5.3～80 5.3～80 5.3～80 5.3～80
饱和水温度℃ 62.5～57.5 42.5～37.5 42.5～37.5 42.5～37.5 42.5～37.5 42.5～37.5 42.5～37.5
进水压力MPa ～0.2 ～0.2 ～0.2 ～0.2 ～0.2 ～0.2 ～0.2
出水含氧量mg/l 0.05～0.1 0.05～0.1 0.05～0.1 0.05～0.1 0.05～0.1 0.05～0.1 0.05～0.1
水箱直径mm Φ1400 Φ1600 Φ1800 Φ2000 Φ2200 Φ2400 Φ2400
除氧头直径mm Φ600 Φ800 Φ900 Φ1000 Φ1000 Φ1200 Φ1400
设备重量kg ～4800 ～5650 ～6900 ～7670 ～8460 ～9420 ～10860
两级喷射式真空除氧器型 号 参 数 ZCY-4 ZCY-6 ZCY-10 ZCY-20 ZCY-35 ZCY-50 ZCY-100
额定出力T/H 4 6 10 20 35 50 100
工作真空度Kpa 18.6～21.3 18.6～21.3 18.6～21.3 5.3～80 5.3～80 5.3～80 5.3～80
饱和水温度℃ 62.5 62.5～57.5 62.5～57.5 42.5～37.5 42.5～37.5 42.5～37.5 42.5～37.5
进水压力MPa ＞0.2 ＞0.2 ＞0.2 ＞0.2 ＞0.2 ＞0.2 ＞0.2
出水含氧量ug/l 0.05～0.1 0.05～0.1 0.05～0.1 0.05～0.1 0.05～0.1 0.05～0.1 0.05～0.1
真空缸直径mm Φ800 Φ900 Φ1000 Φ1400 Φ1600 Φ1800 Φ2000
成积箱直径mm Φ400 Φ400 Φ500 Φ500 Φ600 Φ700 Φ700
设备重量kg ～1150 ～1210 ～1500 ～1800 ～2400 ～3200 ～4700
电化学真空除氧器与两级喷射式真空除氧器设备组成：

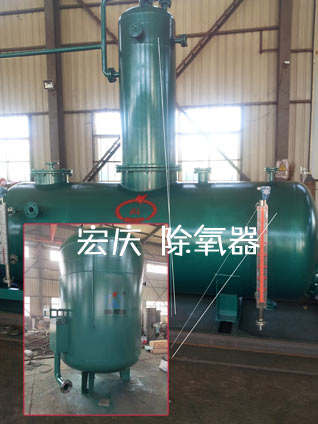

电化学真空除氧器主要是由除氧器（除氧头）、高效旋膜装置、连续反应电解缸、增压泵、水喷射真空泵机组、引水泵机组、PLC控制箱等部件组成。
电化学真空除氧器配有电解缸，内装设有高效旋膜装置，将自然降膜改为强力旋膜，增加液膜的更新度，并造成液膜沿管壁强力旋转，增强分散、传质功能；将相应泡沸改为悬挂式泡沸。克服层中水汽流速高时泛点（飞溅），并将保持汽（气）体通道；将独立的三种传热传质方式缩化为一体，在一个单元的部件内完成。由于它具有很高的效率和某些特殊功能，突破了其它除氧器的技术性能。
真空电化学除氧器运行时，除氧器处于负压状态。在高位安装时，电解缸出口与锅炉给水泵进口的距离应较大，最好不小于10米；低位安装时，电解缸出口与引水泵机组相联接，使负压水升压后进入锅炉给水泵。水喷射真空泵机组中配用了长喉型射水抽气器，这种抽气器具有设计结构紧凑，耗功极低。并具有很高的抽吸效率，在同等条件下抽气量比老式高一倍。噪声低，无振动，安装布置更简单。引水泵机组的作用是在除氧器低位安装时，通过引水泵将负压水升压后接入锅炉给水泵。两级真空、电化学、化学除氧器投运，第一步把除氧器的射水箱的水位补到溢流口，溢流口阀门为开式，射水箱的补水口也是正常补水，保证射水箱水温在30℃，关闭相关阀门，先把除氧器的水位补到运行标准水位。启动真空射水泵，打开吸入管道上的闸阀，除氧器的真空度达到-0.075Mpa时，打开进水阀门，开启锅炉给水泵，被除氧水进入旋膜器，在0.2Mpa的水压下形成高效率水膜裙，在高真空下运行，把水温度提高约30℃-60℃，氧气充分吸出被射水抽气吸出排入射水箱。除过氧的给水进入电解缸电解除氧，再次进入二级电解缸化学除氧，除氧水被排入三级电解缸化学除氧增压，锅炉给水泵将除过氧的水送给锅炉。除氧器停用时必须先关闭吸入管道上的闸阀，再停射水泵，如果先停射水泵，不关吸入管道上的闸阀，除氧器处于真空状态，会将射水箱的水倒吸至除氧器，影响除氧效果。
两级喷射式真空除氧器设备组成：
两级喷射式真空除氧器（ 简称无头除氧器）、由一级高喷射装置、二级喷射装置, 增压泵组, 真空泵组，减温水箱，流量计，汽动阀，高精度滤水器，多位闸阀，PLC全自动控制箱等组成。
两级喷射真空除氧器内装设有一级喷射装置，使用时先启动真空泵组，真空缸的压力达到-0.09Mpa时，打开汽动阀门，给水泵将软化水送入高精度滤水，再进入一级喷射器增压，形成高效率雾化裙,在高真空下运行，除去给水中百分之九的氧。粗除氧水落入成积箱后，一级给水泵将粗除水送入二级喷射器内。经二级喷射器 增压喷出，形成雾化裙，粗除氧的水在同等真空下，又将温度提高一层，经二级除氧的水落在真空缸下部，当水位计克度达到400mm时，启动锅炉给水泵将二次除氧的水抽出经流量计送给锅炉。
两级喷射真空除氧器设计合理，运行稳定，使用场合广，适用性能强，结构紧凑，占地面积小，耗功极低，可利用PLC自动控制，工作噪声低，没有振动，安装布置简单。 |
