河北庆华钢铁有限公司凝汽器系统加装胶球清洗装置方案

设备现状贵公司1井机组凝汽器循环水糸统设计时未设计配套胶球清洗装置，这种设计方法先天不足，机组长时间使用凝汽器冷却管容易结垢，冷却塔填料使用时间久了老化容易脱落，使凝汽器不能正常处于清洁状态。给安全运行带来隐患。
一、凝汽器配套胶球清洗的优势:
㈠、二次滤网：二次滤网是胶球清洗装置的主要设备之一，它可以清洗4-8㎜以上的一切杂物，能保证胶球畅通无阻在凝汽器冷却管内正常清洗，胶球清洗系统中二次滤网起到了关键作用。详细工作参数参阅“二次滤网”使用说明书。旋转强排污反冲洗二次滤网结构形式：它主要由（1）壳体（2）不锈钢网芯（3）传动机构（4）减速机（5）强排污装置，电动排污阀等部件组成。
  ㈡、收球网： 收球网是凝汽器胶球清洗系统中主要组成部份之一，收球网是胶球清洗系统中的关键设备，它安装在凝汽器循环水的回水管段上，它的作用是把胶球从冷却水中分离出来。我公司设计的漏斗式和冲孔板网式收球网。它克服了栅板的漏球、跑球、切球等缺点，操作方便，收球率高，经济效益好。
我公司生产的收球网是目前国内更新换代产品，系列漏斗式收球网。
1、漏斗式收球网设计结构新颖合理。
2、操作方便。
3、胶球回收率≥（98%）。
二、漏斗式收球网的优点
1、我公司生产的漏斗式收球网产品克服老收球网的漏球、切球、跑球的缺点。
2、收球率：投球达到饱和状态下收球率≥98%。
3、收球网内部栅网采用不锈钢冲孔板制作，胶球的正常使用寿命可以延长3—4倍时间。冷却管可以长期处于清洁状态，检修量小，延长凝汽器的检修时间。操作方便，收球率高，经济效益好。
三、胶球清洗装置手动和自动的工作原理:

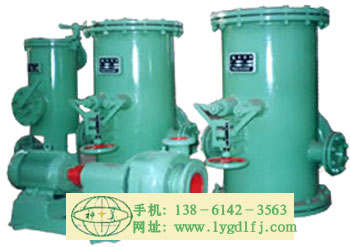

1、电动胶球清洗装置：
电动胶球清洗装置投用，凝汽器分为左右两侧清冼方式：先投左侧，先打开左侧投球、收球阀门，启动胶球输送泵，再慢慢打开装球室手动阀，打开过快容易堵球，胶球清洗装置清洗时间正常为30-40分钟后。可以先关闭装球室手动阀，收球五分钟，再关闭收球阀，最后关闭投球阀，此运行为单元化运行。右侧清洗，切换一下分汇器挡板方向，按以上操作方法操作清洗。胶球清洗装置清洗时间还控制在30-40分钟。

2、自动胶球清洗装置
靠PLC模块自动化控制，胶球清洗投用可设置0-99小时投用一次。胶球清洗装置清洗时间正常控制在30-40分钟。自动胶球清洗装置投用，凝汽器分为左右两侧清冼方式，设置好清洗时间，胶球清洗装置运行先清洗左侧，装球室处于关闭状态，PLC指令打开左侧电动送球阀门和电动收球阀门，再将信号传送给胶球输送泵(启动)，PLC指令打开装球室电动球阀。胶球随着水流进入凝汽器水室内，然后再经水流带动进入凝汽器冷却管。胶球按PLC的设置清洗时间30-40分钟后。PLC指令关闭装球室的电动阀门，收球十分钟后，PLC指令关闭电动送球阀门和电动收球阀门，再指令切换分汇器后。PLC指令打开右侧电动送球阀门和电动收球阀门，PLC指令打开装球室电动球阀。胶球在线清洗30-40分钟后。PLC指令关闭装球室的电动阀门，收球十分钟后，再关闭电动送球阀门和电动收球阀门，PLC指令停止胶球泵。自动清洗时间可以根据用户需要设置在0-40分钟。全自动胶球清洗装置投球清洗工作由PLC控制，按设置时间自动投球清洗。无需人员看守，安全可靠。

四、安装工期:
   待停机以后，进行施工，两台收球网安装在凝汽器回水管道上，按收球网的长度切除回水管道一段，按宏庆公司的收球网尺寸进行现场管道修剪，将宏庆公司两台收球网进、出口反向法兰与循环水回水管道对接焊好，再把两台收球网装在其中间，装好垫片及紧固螺栓。再确定胶球泵及装球室位置，将装球室排污管道连接至地沟，将胶球输送口开在循环水进口管上。保证送球方位不变，根据胶球泵的位置，按常规管道安装要求布置相关管道，尽量减少弯头，适合操作位置连接分汇器、及球阀。安装大约需要五个工作日。

                                                             连云港市宏庆电力辅机开发有限公司
                                                                          生产技术部
                                                                            2013.2.3
