激光打孔滤水器的使用范围和制作工艺
               -宏庆电力制造（连圣华康牌）

一、概述

本设备依据《防止电力生产重大事故的二十五项重点要求》11.3.1.1、11.3.1.2 条款设计，采用不锈钢激光打孔整板滤芯，摒弃编织丝网，杜绝滤网破碎碎屑进入系统，多用于发电机内冷水、循环水分支管路精密过滤。 设备形式：手动 / 电动反冲洗结构；壳体碳钢衬防腐或全不锈钢；滤芯为整块不锈钢激光打孔板卷制筒状网芯。

二、使用范围

1. 电力行业（核心）

· 汽轮发电机定子内冷水系统，防止线棒微孔堵塞；

· 机组循环水分支母管、闭式冷却水系统过滤；

· 汽轮机油系统前置保护过滤，拦截前端滤网破碎碎片。

1. 其它工业 化工、印染、造纸、冶金等行业 DN500 及以下工艺供水管道；母管制分支管路，替代小型二次滤网。

2. 适用介质：淡水、软化水、除盐水；可定制海水、弱酸碱工况材质。

3. 工况边界

· 设计压力：01.0MPa；工作压力≤0.6MPa

· 工作温度：0～80℃

· 通径范围：DN50DN500

· 过滤孔径：常规选用0.30.5mm；最小可达 0.1mm，最大 0.7mm；孔径过小会增大水阻，不建议小于 0.2mm。

· 通流比：滤芯有效过流面积∶进出口管道面积≥4∶1，杂质多工况取≥6∶1。

· 额定流量压差损失：≤0.05MPa；差压达到 0.080.1MPa 触发反冲洗。

三、设备结构组成

1. 壳体（筒体、法兰、支座）

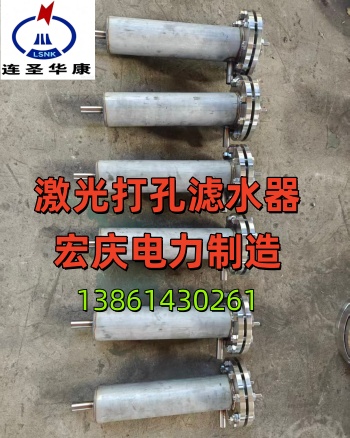

2. 激光打孔不锈钢网芯（核心部件，整块不锈钢板激光打孔卷圆焊接）

3. 旋转主轴、定位机构

4. 进水口、出水口、排污口法兰

5. 手动操作手柄 / 电动执行器

6. 差压控制器、压力表组件；电控箱（电动型）

工作流程：介质由进水进入筒体内腔，经激光网芯由内向外过滤，干净介质从出水口输出；杂质截留网芯内侧；压差升高后，手动转动或电动驱动网芯旋转，分腔反冲洗，污物由排污口排出。

四、制作工艺

4.1 壳体制作工艺

1. 筒体钢板下料、卷圆、纵缝焊接，焊后探伤检查；两端法兰与筒体组对焊接，保证法兰面垂直度与同轴度。

2. 开孔：进水、出水、排污、仪表接口开孔，焊接接管法兰。

3. 壳体防腐：碳钢壳体喷砂除锈 Sa2.5 级，内外防腐涂层；海水工况壳体采用 304/316L 不锈钢。

4.2 核心网芯（激光打孔板）工艺

1. 基材选用 304/316L 不锈钢薄板，板材探伤，无裂纹夹层。

2. 激光打孔加工：数控激光设备打孔，孔径公差 ±0.03mm；孔壁光滑无毛刺，不产生金属丝碎屑；孔矩阵均匀排布。

3. 打孔完成后板材进行去应力退火，消除激光加工热应力。

4. 板面化学抛光清洗，去除熔渣、氧化层。

5. 激光打孔板卷制成圆筒，对接焊接，焊缝打磨平整，不得堵塞微孔。

6. 网芯两端加强法兰焊接加固，保证承压抗水流冲击，防止变形。

7. 逐只做通水渗漏、通流试验，检查无堵孔、无局部变形。

4.3 总成装配工艺

1. 主轴、定位机构装配，保证网芯转动灵活，无卡滞，轴向径向间隙符合图纸。

2. 密封件装配，保证各分腔密封可靠，反冲洗时分腔不窜流。

3. 电动型装配执行器、差压控制器、电控箱，接线调试；设定压差启动、定时启动双模式排污。

4. 整机水压试验：1.5 倍设计压力保压 30min，壳体、焊缝、法兰无渗漏。

5. 整机清理内部铁屑焊渣，封堵各管口，喷漆标识出厂。

五、主要性能特点

1. 滤芯为整块激光打孔钢板，无编织丝网，不会发生丝网破碎，保障发电机内冷水系统安全。

2. 孔径均匀，孔壁无毛刺，过滤精度稳定。

3. 网芯整体强度高，耐水流冲击，抗腐蚀。

4. 支持差压自动反洗、定时反洗、手动操作，检修拆装便捷。

5. 体积小，适合分支管道就地安装。
