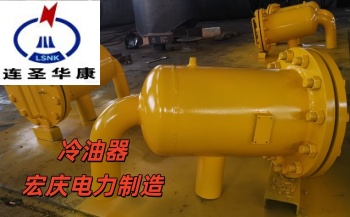

电站汽轮机冷油器型号规格数据表-宏庆电力制造（连圣华康牌）
核心聚焦电厂润滑油系统管壳式冷油器（立式 / 卧式 / 双筒切换式），国内电力行业通用型号体系，覆盖 1.5MW-1000MW 全容量机组
一、型号编制规则
| 型号前缀 |
含义说明 |
示例 |
| LY |
立式管壳式冷油器（L - 立式，Y - 油冷） |
LY-35：立式冷油器，冷却面积 35m² |
| YL |
卧式管壳式冷油器（Y - 卧式，L - 冷油器） |
YL-20：卧式冷油器，冷却面积 20m² |
| YLY |
双筒立式切换冷油器（Y - 油，L - 冷，Y - 双筒） |
YLY-2×100：双筒立式，单台冷却面积 100m² |
| JSLY |
节水型立式冷油器 |
JSLY-10：节水型立式，冷却面积 10m² |
二、通用标准冷油器型号规格表（核心参数）
| 型号 |
冷却面积 (m²) |
额定冷却油量 (t/h) |
额定冷却水量 (t/h) |
设计油温 (进 / 出，℃) |
最高工作水温 (℃) |
设计压力 (油侧 / 水侧，MPa) |
结构形式 |
| LY-5 |
5 |
5 |
9 |
55/45 |
33 |
1.5/1.0 |
立式单筒 |
| LY-8 |
8 |
12 |
20 |
55/45 |
33 |
1.5/1.0 |
立式单筒 |
| LY-10 |
10 |
8 |
25 |
55/45 |
33 |
1.5/1.0 |
立式单筒 |
| LY-12.5 |
12.5 |
8.7 |
25 |
55/45 |
33 |
1.5/1.0 |
立式单筒 |
| LY-17.5 |
17.5 |
12.6 |
30 |
55/45 |
33 |
1.5/1.0 |
立式单筒 |
| LY-20 |
20 |
12.6 |
30 |
55/45 |
33 |
1.5/1.0 |
立式单筒 |
| LY-30 |
30 |
27 |
65 |
55/45 |
33 |
1.5/1.0 |
立式单筒 |
| LY-35 |
35 |
30 |
85 |
55/45 |
33 |
1.5/1.0 |
立式单筒 |
| LY-42 |
42 |
36.9 |
102 |
55/45 |
33 |
1.5/1.0 |
立式单筒 |
| LY-48 |
48 |
40 |
112 |
55/45 |
33 |
1.5/1.0 |
立式单筒 |
| LY-55 |
55 |
47 |
135 |
55/45 |
33 |
1.6/1.0 |
立式单筒 |
| LY-60 |
60 |
52.8 |
150 |
55/45 |
33 |
1.6/1.0 |
立式单筒 |
| LY-80 |
80 |
73.6 |
250 |
55/42 |
33 |
1.6/1.0 |
立式单筒 |
| LY-100 |
100 |
140 |
320 |
60/40 |
33 |
1.6/1.0 |
立式单筒 |
| LY-120 |
120 |
160 |
450 |
60/40 |
33 |
1.6/1.0 |
立式单筒 |
| YLY-2×100 |
100×2 |
73.6 |
250 |
55/42 |
33 |
1.6/1.0 |
双筒立式切换 |
| YL-200 |
200 |
300 |
600 |
60/40 |
33 |
2.5/1.6 |
卧式单筒 |
| YL-400 |
400 |
600 |
1200 |
60/40 |
33 |
2.5/1.6 |
卧式单筒 |
| YL-1200 |
1200 |
1800 |
3600 |
65/45 |
33 |
3.0/1.6 |
卧式单筒（超临界机组） |
三、常见汽轮机机组配套冷油器型号对照表
| 汽轮机额定容量 |
配套冷油器型号 |
单台冷却面积 (m²) |
配套台数 |
结构形式 |
| N1.5MW |
LY-10 |
10 |
1 |
立式单筒 |
| N3MW |
LY-10 |
10 |
2 |
立式单筒 |
| N6MW |
LY-12.5 |
12.5 |
2 |
立式单筒 |
| N12MW |
LY-17.5/LY-20 |
17.5/20 |
2 |
立式单筒 |
| N25MW |
LY-35 |
35 |
2 |
立式单筒 |
| N30MW |
LY-42 |
42 |
2 |
立式单筒 |
| N50MW |
LY-48 |
48 |
2 |
立式单筒 |
| N100MW |
LY-55 |
55 |
3 |
立式单筒 |
| N125MW |
LY-60 |
60 |
3 |
立式单筒 |
| N135MW |
LY-80 |
80 |
3 |
立式单筒 |
| N200MW |
LY-100 |
100 |
3 |
立式单筒 |
| N300MW |
YLY-2×100 / YL-200 |
100×2 / 200 |
2 / 1 |
双筒立式 / 卧式 |
| N600MW |
YL-400 |
400 |
2 |
卧式单筒 |
| N1000MW |
YL-1200 |
1200 |
2 |
卧式单筒 |
四、规格范围总览
- 冷却面积：常规 5m²~1200m²，覆盖小热电到超临界大火电机组
- 适用机组：1.5MW~1000MW 汽轮机润滑油系统，也可用于风机、水泵、磨煤机等辅机润滑油冷却
- 工作压力：油侧 1.5~3.0MPa，水侧 1.0~1.6MPa，可按工况定制
- 核心定制项：管材（紫铜管 / BFe10-1-1 白铜管 / 不锈钢管）、管径、壳体材质、切换阀组、在线清洗结构
